英特尔CPU发展史是一部充满创新和挑战的故事，它反映了计算机行业的发展趋势和技术变革。

英特尔的CPU在过去的五十年里经历了多次的技术革新和市场竞争，从最早的4位微处理器到现在的13代酷睿处理器，英特尔CPU发展史也是一部计算机行业的发展史。本文将简要介绍英特尔CPU的主要发展阶段和代表产品，以及英特尔更新CPU的周期和规律。

英特尔CPU发展史

英特尔CPU发展史是一部充满创新和挑战的故事，它反映了计算机行业的发展趋势和技术变革，也是半个世纪以来，“科技大爆炸”与生产力快速提升的见证。

1971年，英特尔推出了世界上第一款微处理器4004，它只有2300个晶体管，工作频率为108千赫兹，能处理4位数据，最大寻址范围为640字节。4004主要用于计算器和其他嵌入式设备。
接下来三年，英特尔相继发布了8008，8080。同时8080也成为了第一台个人电脑Altair 8800的CPU。

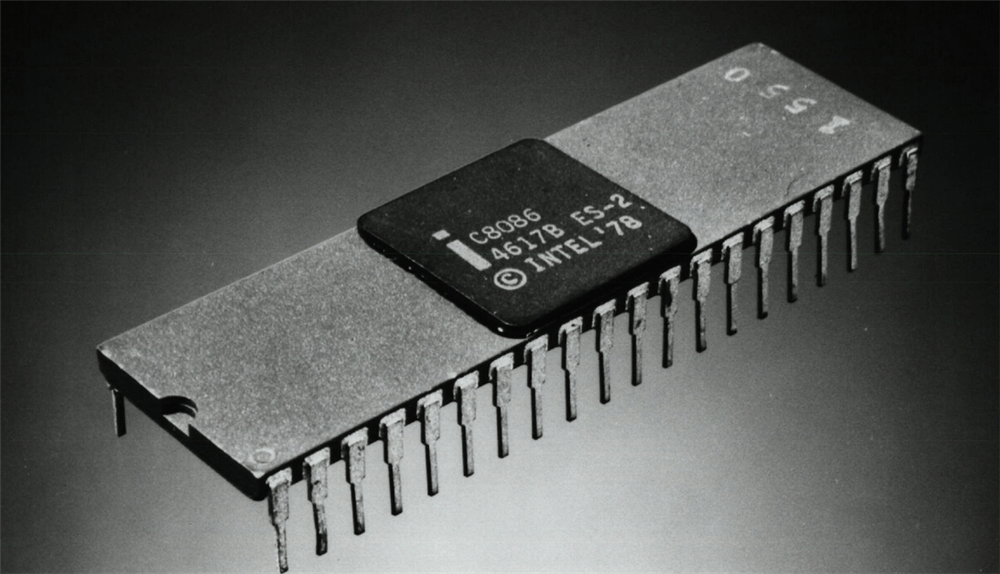

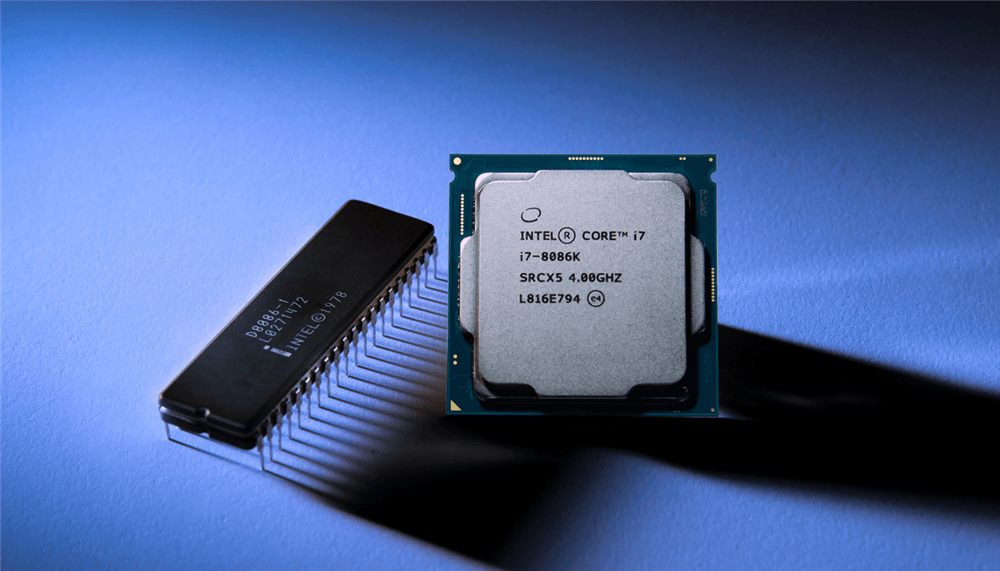

1978年，英特尔发布了是第一款16位微处理器8086，相比于8080，它提升巨大。采用了1微米制造工艺的同时，集成了12.5万个晶体管。另外，8086也是x86架构的鼻祖。这也是英特尔处理器发展史的一个重要阶段。

82年，英特尔推出了80286处理器，也就是286。虽然它仍是16位结构，但是80286芯片集成了13.3万个晶体管，时钟频率6兆赫兹到20兆赫兹。内存大小达到16MB。80286兼容了8086所有功能，并且是8086的向上兼容的微处理器。
85年，英特尔又推出了386。这是英特尔的第一款32位x86处理器，其中最关键的特性就是采用了32位地址总线最大支持4GB内存。
89年，486推出。这是CPU性能史上的又一里程碑，它成功地在CPU中整合了浮点运算单元、高速缓存单元等。

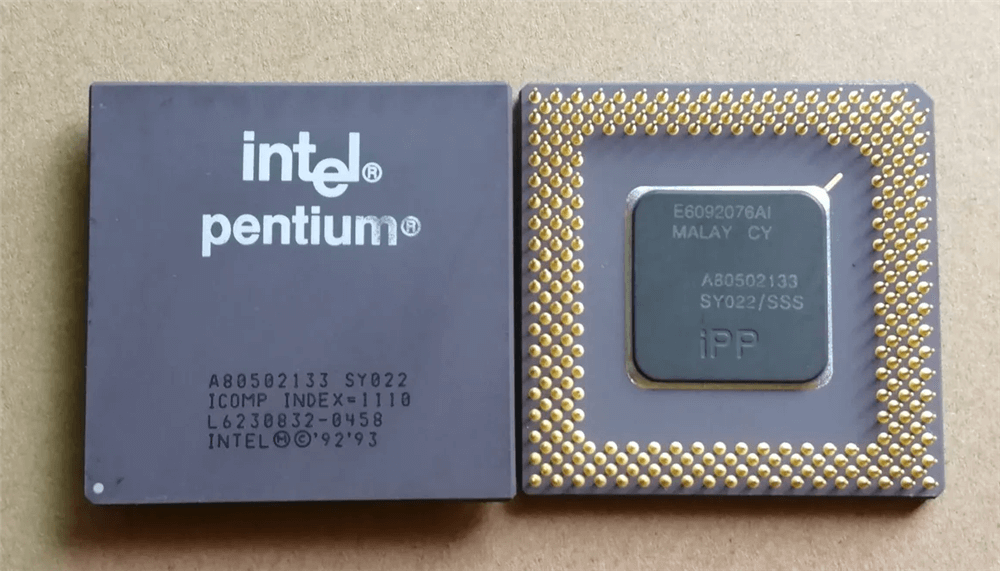

93年，英特尔发布了Pentium处理器（原名80586），这是英特尔首次将CPU命名为一个商标而不是一个数字。Pentium采用了0.8微米制造工艺，集成了310万个晶体管，时钟频率为60兆赫兹到300兆赫兹之间。Pentium采用了超标量架构，能够同时执行两条指令，提高了并行性能。

97年，英特尔推出了Pentium II，它是Pentium Pro的改进版。Pentium II的主要创新是采用了插槽式封装（Slot 1），将CPU、二级缓存和其他电路集成在一个模块上，提高了信号传输速度。在99年又推出了Pentium III，增加了SSE指令集，用于加速多媒体和网络应用。

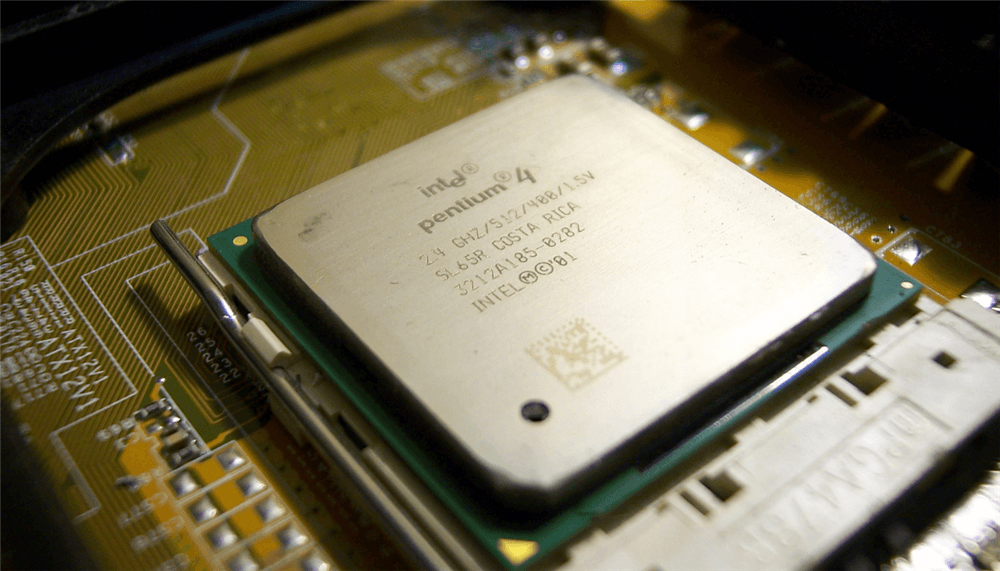

2000年，英特尔处理器发展史的又一个重要阶段，全新设计的CPU Pentium 4诞生。它采用了NetBurst微架构，大幅提高了流水线深度和时钟频率，但也牺牲了每时钟周期的指令执行效率。
Pentium 4在最初的几年里取得了不错的市场表现，但随着AMD的竞争对手Athlon XP和Athlon 64的出现，Pentium 4逐渐暴露出功耗高、发热大、性能低等问题。英特尔不得不放弃NetBurst微架构，转而回归Pentium III的设计思路。

2006年，英特尔推出了Core架构处理器，这是一款基于Pentium III和Pentium M改进的新一代CPU，采用了65纳米制造工艺，采用了双核心设计，增加了多线程技术，优化了流水线结构和缓存系统。

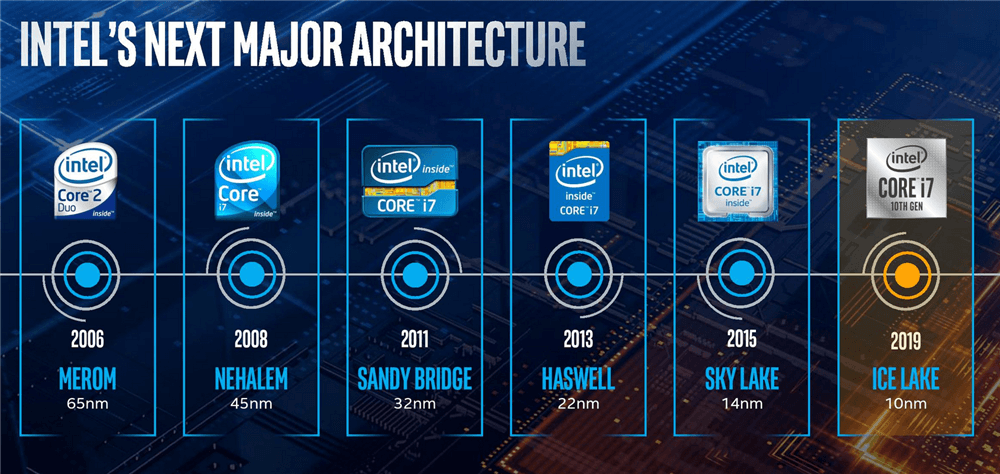

奥运之年（2008年），英特尔CPU发展史再度迎来一个高潮。采用45纳米制造工艺，基于Core架构改进的新一代CPU Core i诞生。它采用了三级缓存结构，将内存控制器集成在CPU内部，并引入了QuickPath Interconnect总线和Turbo Boost技术。

从此以后，英特尔开始按照Tick-Tock策略更新CPU产品线。英特尔的Tick-Tock策略一直持续到2016年，期间推出了多款Core i系列的处理器。

2016年，英特尔宣布放弃Tick-Tock策略，转而采用PAO模式，即在每个制造工艺节点上推出三代产品，分别是新微架构、微架构优化和制程优化。这是因为随着制造工艺的不断缩小，芯片的设计和生产变得越来越困难和昂贵。

从上面的英特尔CPU发展史可以看出，英特尔CPU的发展历经了多个阶段和转折点。英特尔多久更新一代CPU的问题答案也不难看出。

这些更新周期并不是固定的，而是受到技术进步、市场需求、竞争压力等因素的影响。不过现如今，大多数用户使用的都是英特尔core i系列CPU，发布时间也大多集中于下半年的9月前后。说是一年更新一次，目前看来并没有什么问题。

以上就是关于英特尔CPU发展史，以及英特尔多久更新一代CPU的全部分享了。目前，英特尔正面临着AMD、苹果等竞争对手的挑战，也在积极探索新的技术和市场。期待英特尔能够继续保持其在CPU领域的领先地位，为用户带来更多惊喜和体验。
