相信大家经常使用电脑的各位看到内存条都不陌生，但是大家有没有仔细了解过内存条结构呢？接下来我就为大家带来内存条构造图，为大家仔细分析内存条结构，以及不同部分的作用。

内存条结构

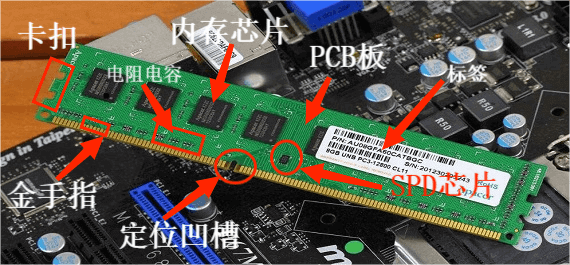

为了让大家更加直观、清晰明了地认识内存条结构，我放一张内存条构造图，为大家对照着图片讲解内存条由哪些部分组成。

1.PCB板。内存条的主体是PCB板，一般是多层设计，刻有电路，常见颜色为绿色，不过有时候也会有黑色或者紫色的PCB板。

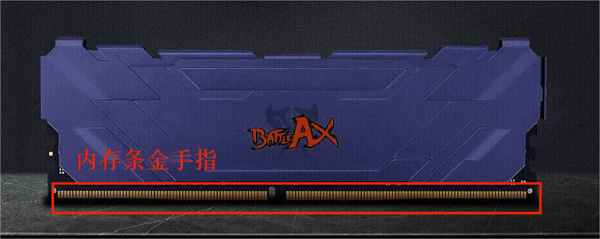

2.金手指。就是图片上金色的引脚，通过内存条金手指，内存条可以和插槽连接，实现电路联通和数据交换。不过随着使用的时间推移，可能出现金手指氧化，可以取下后用橡皮轻轻擦去表面的氧化层，进行清洁保养。

3.内存芯片。也就是内存条上内存芯片，内存芯片也叫内存颗粒决定了内存条的容量、性能，可以说是内存条的灵魂。

4.贴片式电阻电容。为了增强内存条的稳定性，在设计的时候有一些电阻电容存在，为了压缩内存条体积，一般都使用的贴片式。

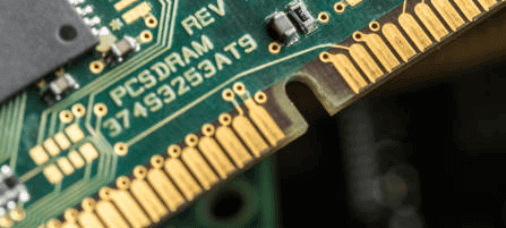

5.定位凹槽。为了方便用户在把内存条插入内存条插槽的时候分辨方向，内存条上设计了一个定位凹槽，把这个凹槽对准插槽上凸起的地方，插入内存条即可。

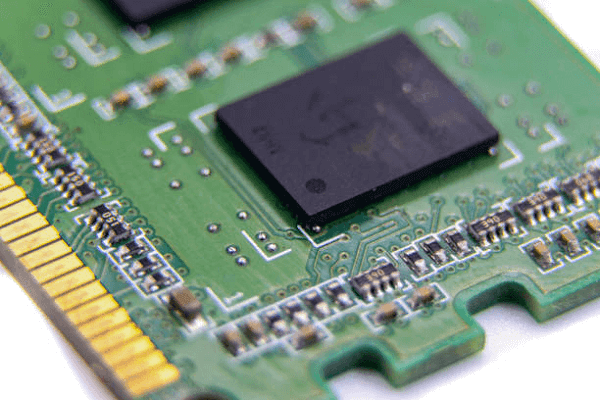

6.卡扣槽。内存条两边有两个缺口，这是给内存条插槽卡扣留的地方，安装内存条时，将上面提到的定位凹槽对准，轻轻插入直到卡扣弹起，这样内存条就安装稳定了，为了让大家更清楚得看到内存条结构，我放一张局部放大图。

7.SPD芯片。内存条上有一个明显比内存芯片小很多的芯片，那个就是SPD芯片，这个芯片虽小，但是很重要，里面记录了内存芯片及模组厂家、工作频率、电压容量、带宽等等信息。我们常常用各种内存条检测工具来检测内存条信息，如果这个里面的信息被修改了，读取的就是错误的信息，很多内存条造假就会用到这个办法。

除了上面提到的部分之外，实际上内存条上很多时候还会有一个标签，上面记录了内存条的型号等信息，帮助用户查阅内存条信息。

内存条怎么组成双通道

了解了内存条构造之后，大家在安装内存时就能更游刃有余，接下来我就为大家拓展一下，讲一讲内存条怎么组成内存条双通道。

步骤1. 准备两个容量一致、内存类型一致且和电脑适配的内存条，最好型号品牌都一样，这些信息在内存条标签上会标注。

步骤2. 除静电，断电取下电池以及线缆，拆开笔记本电脑的背板或者机箱的侧板，找到内存条模块。

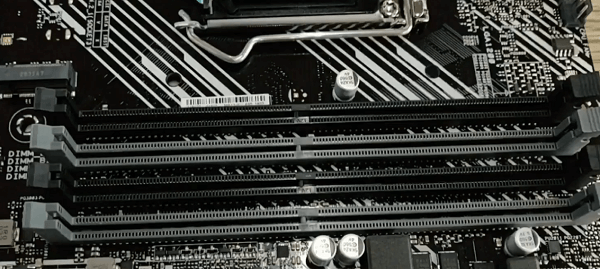

步骤3. 如果是两个插槽，将内存条定位凹槽对准内存条插槽上的凸起，轻轻下压，直到内存条插槽的卡扣自动弹起卡住内存条；如果是四个插槽，注意安装在1、3插槽或者2、4插槽，插槽也会以不同的颜色标注，比较容易区分。

结论

总的来说，本文为大家带来了内存条构造图，仔细讲解了内存条结构，并且拓展说明了内存条怎么组成双通道，希望对你有所帮助。
