显卡电源线接法图解,看了就知道如何接显卡电源

在连接显卡的电源线时,通常有两种主要类型的电源线:PCIe 6引脚和PCIe 8引脚。这些电源线用于为显卡提供额外的电源,以满足其功耗需求。你知道如何连接他们吗?显卡电源线接法图解告诉你。

显卡电源线分为了不同的种类,在购买了新的显卡之后需要更换安装,有小伙伴可能会问显卡电源线怎么接啊?下面我们就通过显卡电源线接法图解分别来看一下不同类型的显卡电源线如何进行连接。

显卡电源线类型

首先我们先来了解一下显卡电源线类型分别有哪几类:

1.6Pin

6Pin通常是指一个带有6个针脚的电源连接器,它通常提供12V的电压。下面我们一起来看一看6Pin到底是什么样的。

6Pin

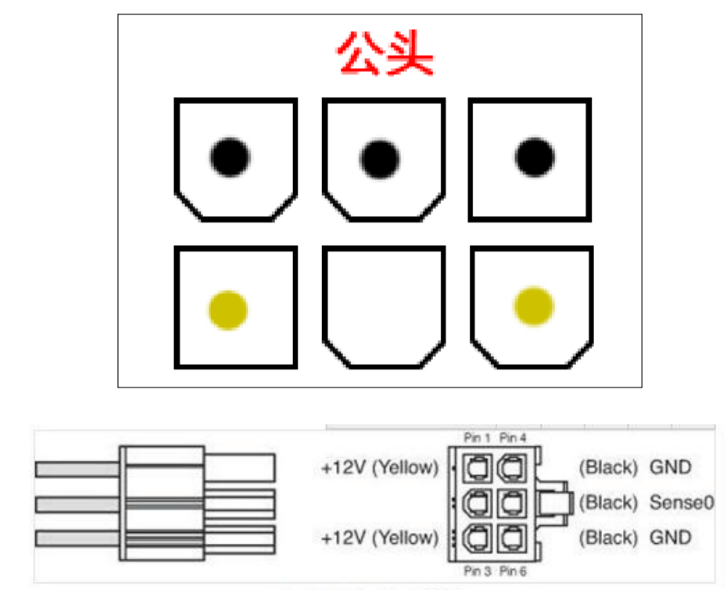

6Pin的公头线序是什么样的呢,我们可以通过下面的图片了解一下。

6Pin

2.8Pin和6+2Pin

接下来我们一起来看一看第二种,8Pin 通常是指一个带有8个针脚的电源连接器,6+2Pin通常是一种可以进行拆分的可变形电源连接器。我们先来看一下8Pin:

8Pin

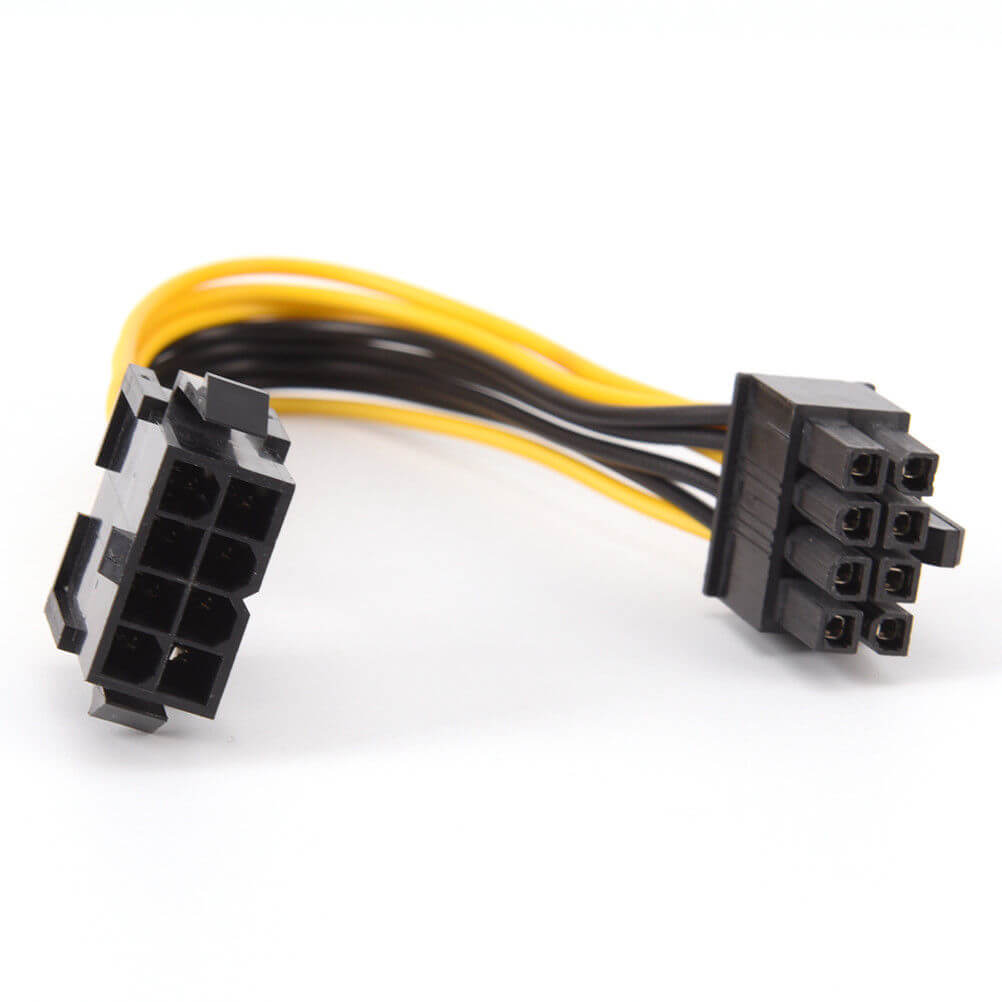

8Pin其实就是拥有8个针脚的电源连接器,它不同于6Pin的是多出一个电源口,以及接地口,我们通过下面图片就能清晰直观的看见。

8Pin

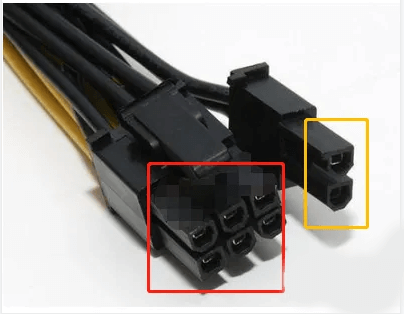

6+2Pin其实也相当于是一个8Pin,6+2Pin 电源连接器是一种更加灵活的设计。它实际上由一个6Pin 连接器和一个附加的2Pin 连接器组成。这两部分可以合并在一起形成一个8Pin 连接器,或者分开使用,一个作为6Pin,一个作为2Pin。

6+2Pin

3.6Pin转8+8Pin

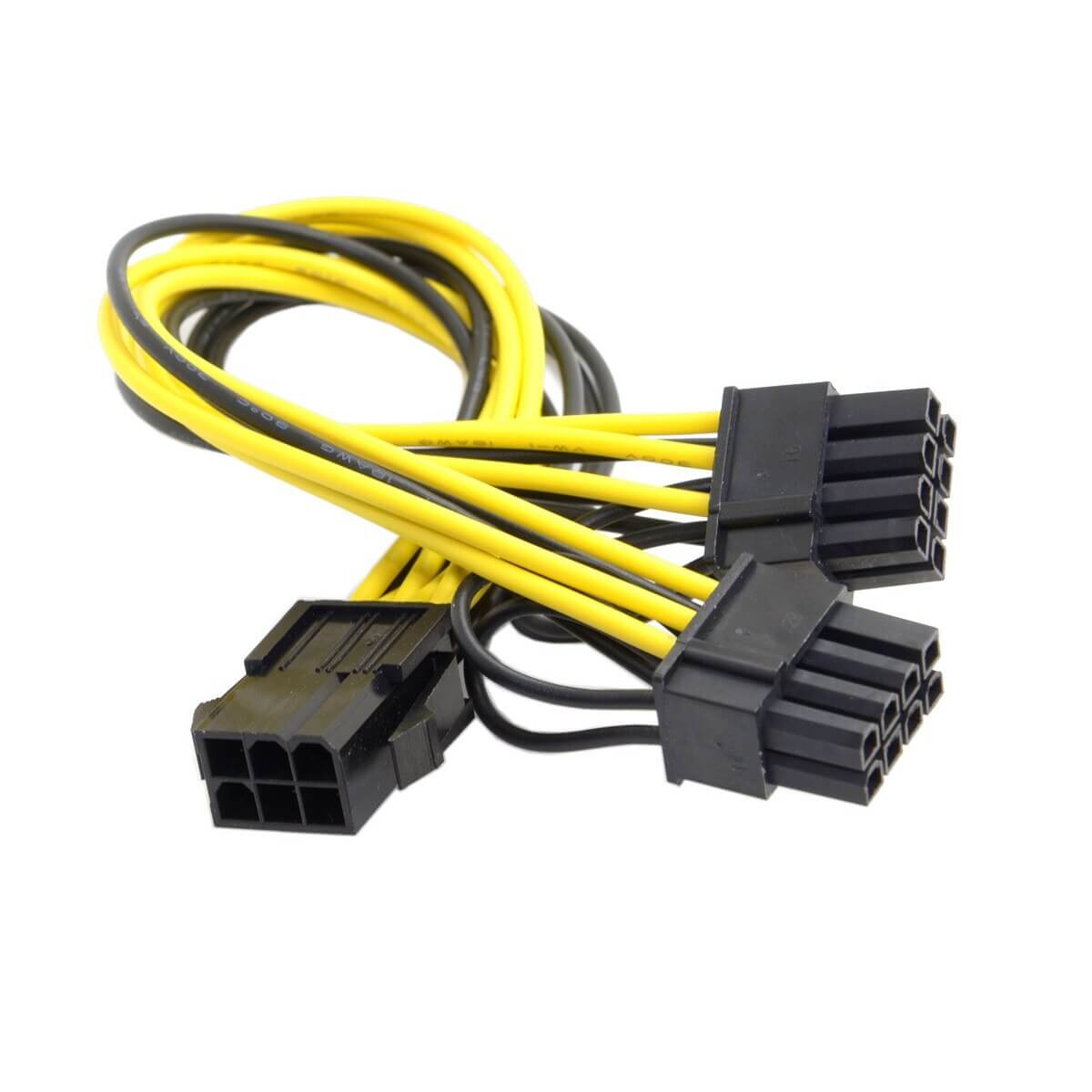

当然除了上诉的两种,还有一些特殊的电源连接器,比如6Pin转8+8Pin,它是由6Pin作为公头,另一端采用分开连接两个8Pin的组合方式。

6转8Pin

还有其他特殊的组合方式这里就不一一介绍。

显卡电源线接法

接下来我们就通过显卡电源线接法图解举一个例子,了解显卡电源线应该怎么接。我们通过6+8Pin显卡为例:

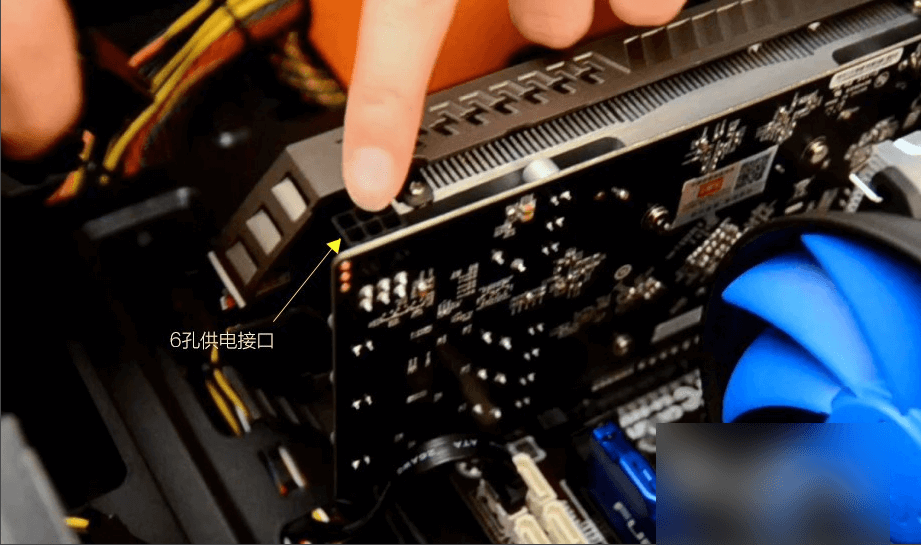

  1. 首先我们将显卡插入显卡插槽类,然后固定螺丝,找的显卡电源插口。电源接口通常位于显卡的顶部或侧面,靠近显卡的末端。电源插槽会标有 "PCIe Power" 或类似的标识。


    步骤1

  2. 在机箱中找到预留的电源连接线,显卡的电源接口是6孔的,所以我们就将机箱中的线拆开。


    步骤2

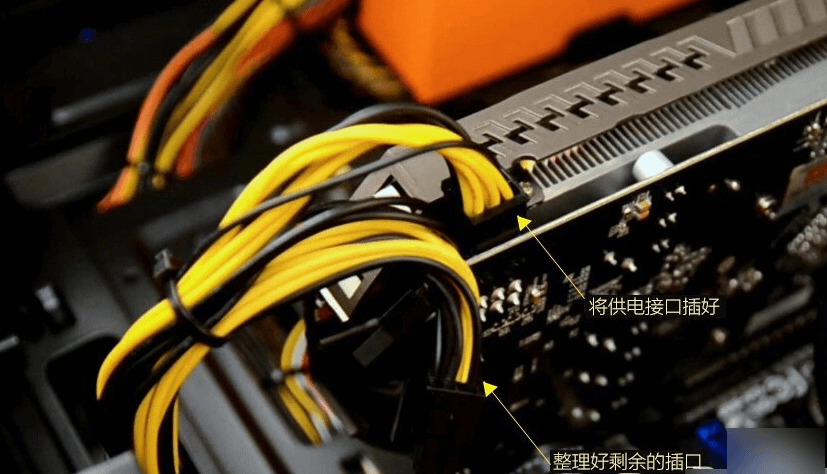

  3. 电源线插入插口,并检查是否已经插紧。注意在插入的时候不可以使用蛮力,以免损坏显卡。


    步骤3

  4. 固定整理

    确保电源线安全连接,不松动。你可能需要将电源线缠绕在电脑内部的线缆束上,以保持整洁并避免干扰其他组件。

  5. 检查

    重新插入电源插头到插座中,然后启动计算机。确保计算机正常启动并显示屏幕。在操作系统中检查显卡是否被正确识别,并通过一些基本测试来确认显卡工作正常。你可以打开设备管理器(对于 Windows)或系统信息工具来查看显卡信息。

好了,到这里显卡电源线接法图解就结束了,小伙伴有没有学会如何插入显卡呢?

结论

通过这篇显卡电源线接法图解你可以学会如何将显卡连接到你的计算机之中。
