Intel大意了!Ice Lake-SP 10nm全核不到2.0Ghz

Intel非常大方公布Ice Lake-SP许多细节,性能令人眼前一亮。

不用多说,想必大家也应该知道,目前Intel的10nm工艺,仍然局限的用于低功耗的轻薄本上,至于高性能的游戏本则会等到明年,而桌面端再快也要等到2021年年底才会推出。


但让人意外的是,在11月举行的SC20超级计算机大会上,Intel非常大方的公布了,采用10nm工艺、代号为Ice Lake-SP第三代至强处理器的不少细节,并且确认将于2021年第一季度正式公布。

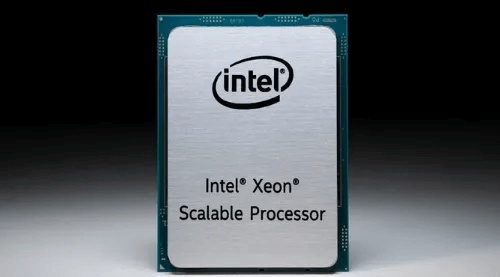

Ice Lake-SP芯片

具体来看,据Intel资料显示,Ice Lake-SP将与目前轻薄本上使用的Ice Lake十代酷睿一样,都是基于全新的Sunny Cove 架构打造,但对服务器和数据中心两方面,做了专门的调整与优化。

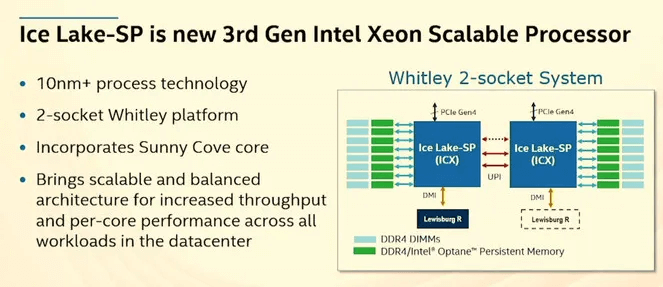

图片3.Sunny Cove.png

同时,Ice Lake-SP的每个核心都将支持352个乱序执行窗口、128个实时载入和72个实时存储、160个调度器节点、280个整数和224个浮点寄存器文件、48KB一级数据缓存、1.25MB二级缓存。

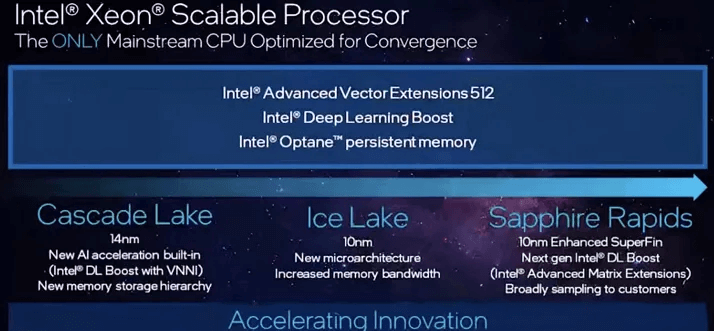

一句话概括,就是相比延续多年的Skylake老架构,有了质的飞跃。


另外在整体参数上,Intel此前曾表示,Ice Lake-SP将拥有 28个核心,但现在却变成了32个核心,不知道正式推出时是否还会增加。

除此之外,与此前公布的14nm Cooper Lake也就是11代酷睿处理器一样,它们都归属于第三代可扩展至强家族。

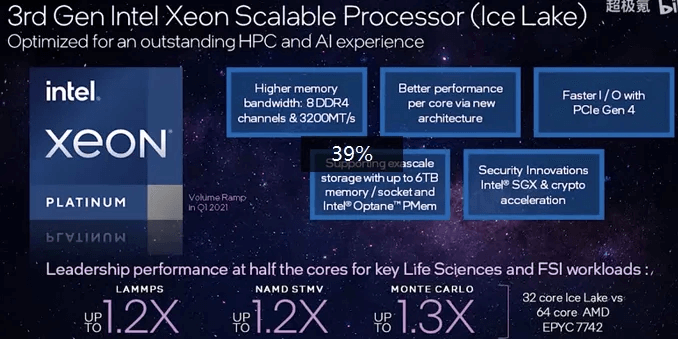

将会拥有全新的接口、AVX512 SIMD指令集以及DLBoost深度学习指令集。并且实现了在服务器平台上,首次原生支持PCIe 4.0技术,八通道DDR4-3200内存,每路最大容量可拓展至6TB


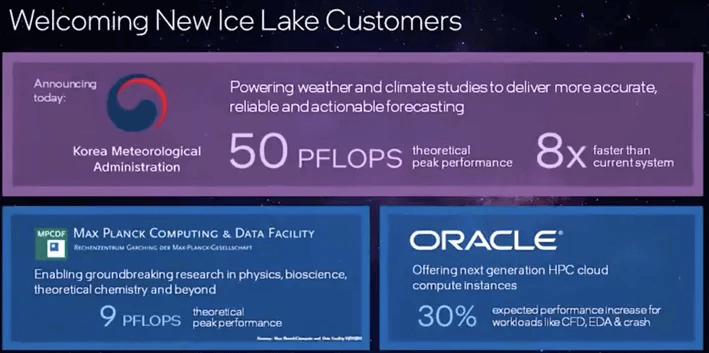

性能方面,据Intel表示,Ice Lake-SP对比上代Cascade Lake,在特定负载中,将会拥有1.5倍-8倍的性能飞跃。

对比AMD64核心的霄龙7742处理器,Ice Lake-SP只需要利用32个核心,就能在特定的工作负载中领先20-30%。


但实际情况真是如此吗?据网友透露,目前从一颗隶属于Ice Lake-SP的工程样品测试中可以看出,在CPU-Z中,其单核得分为371.6分,只有锐龙3 1200或者赛扬G4900系列的水平,多核得分为6363.0分,与锐龙7 5800X或酷睿i9-9900KS类似

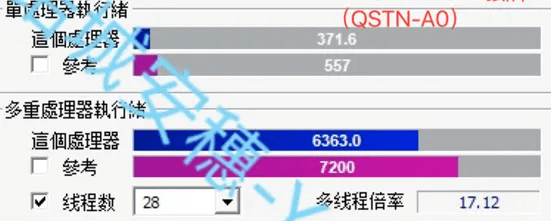

图片7.得分 图源:YuuKi_Ans.png

但如果算上AVX-512指令集,单核可达553.1分,基本相当于锐龙9 3950X或酷睿i5-10600K;多核成绩则超过了1万分,接近18核心的酷睿i9-10980XE或16核心的锐龙9 3950X。

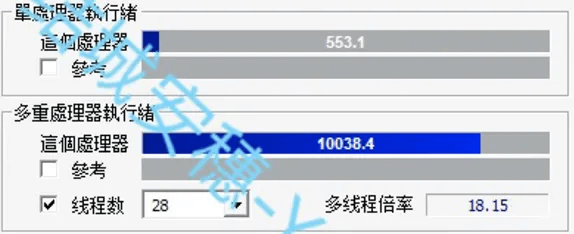

图片8.得分 图源:YuuKi_Ans.png

但是,等到你Intel 10nm工艺成熟后,AMD这边就将发布7nm工艺,Zen3架构,最多64核心128线程的第三代霄龙了。

图片9.AMD EPTC.png

结论

总的来说,Ice Lake-SP性能提升不少,Intel说不定还真是越夸越给力的类型,不过AMD也不甘落后,难不成现在只有喊Intel yes,你才会发力啊,可长点心吧,千万别大意了,隔壁AMD已经不讲武德了!
